Высокая несущая способность
Стабильная работа даже при высоких нагрузках и сложных инженерно-геологических условиях.
↓ 00.0 М Официальный представитель FRANKI в Узбекистане
Свайные фундаменты
по технологии FRANKI
Инженерные решения для промышленных, инфраструктурных и девелоперских проектов в Узбекистане.
- 0
- лет инженерного опыта
- 1909
- год основания технологии
- 0
- лет опыта главного инженера
↓ 05.0 М Чем мы занимаемся
Проектируем и реализуем фундаментные и геотехнические решения для объектов инфраструктуры, логистики, промышленности и гражданского строительства.
↓ 12.0 М История FRANKI
Более 100 лет инженерного опыта
С 1909 года технология FRANKI применяется в инфраструктурном и промышленном строительстве по всему миру — там, где основание должно держать нагрузку десятилетиями.
- 1909 Эдгар Франкиньоль патентует в Бельгии забивную сваю с уширенной пятой.

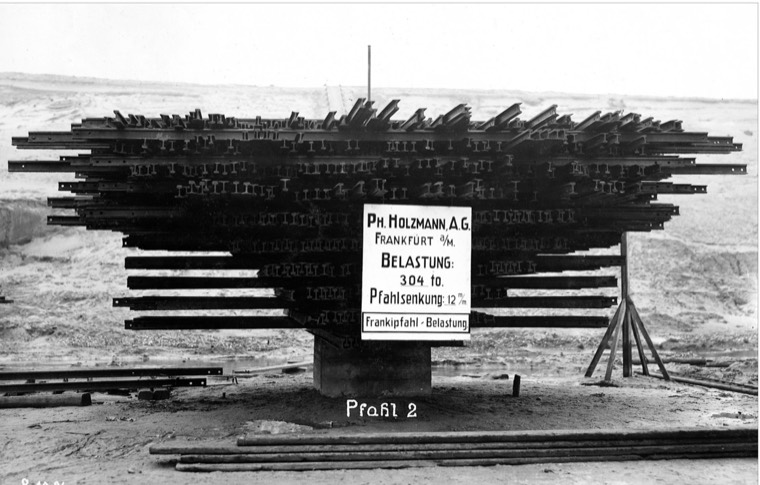

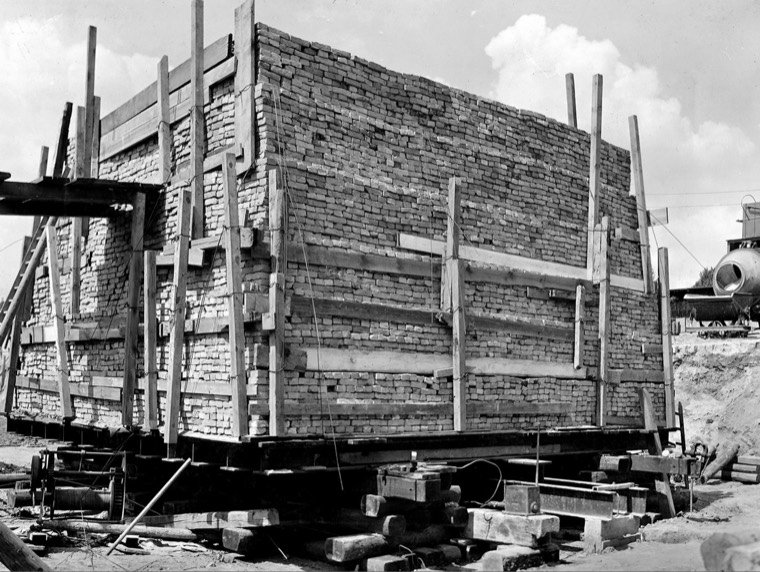

- 1926 Испытание нагрузкой 304 т (Ph. Holzmann, Франкфурт) — осадка всего 12 мм.

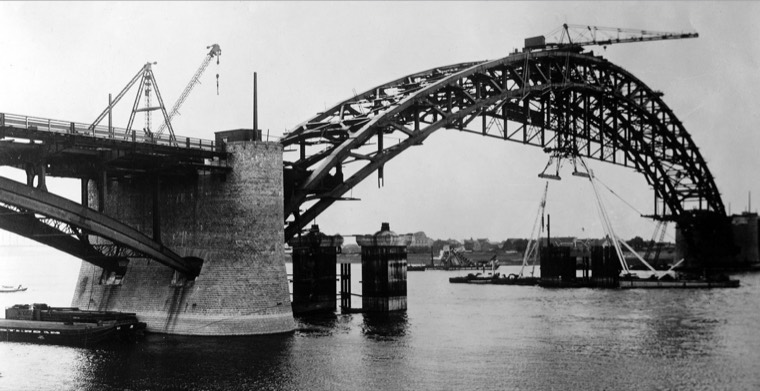

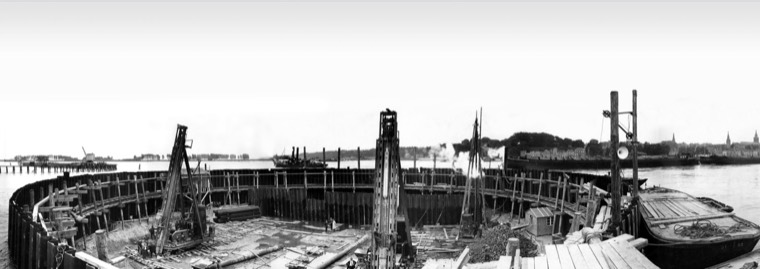

- 1933 Сваи FRANKI для опор моста через Ваал у Неймегена (Нидерланды).
- 1970-е Мост Кёльбранд в Гамбурге основан на сваях FRANKI.
- Сегодня Современные установки FRANKI и глубокие фундаменты по этой технологии в Узбекистане.

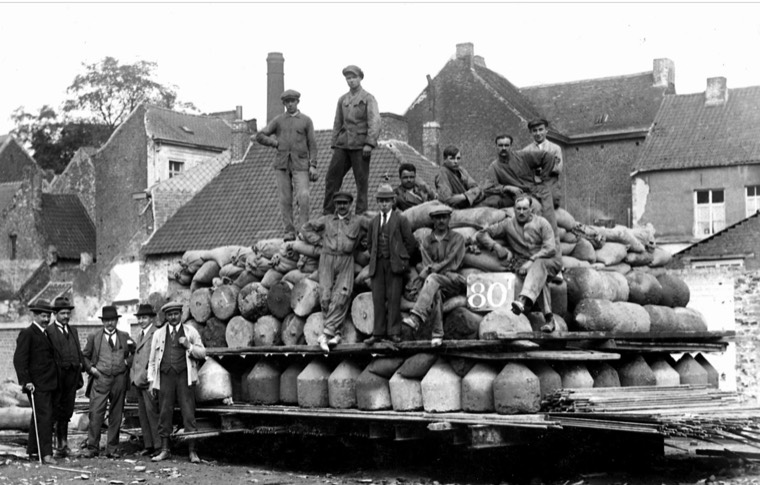

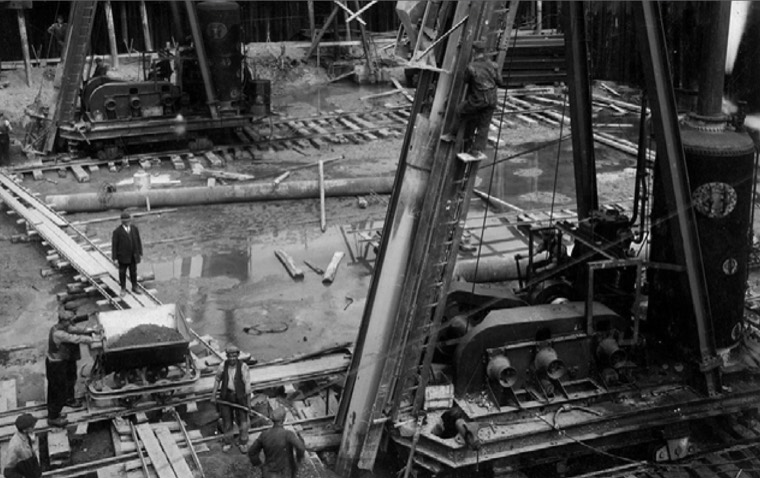

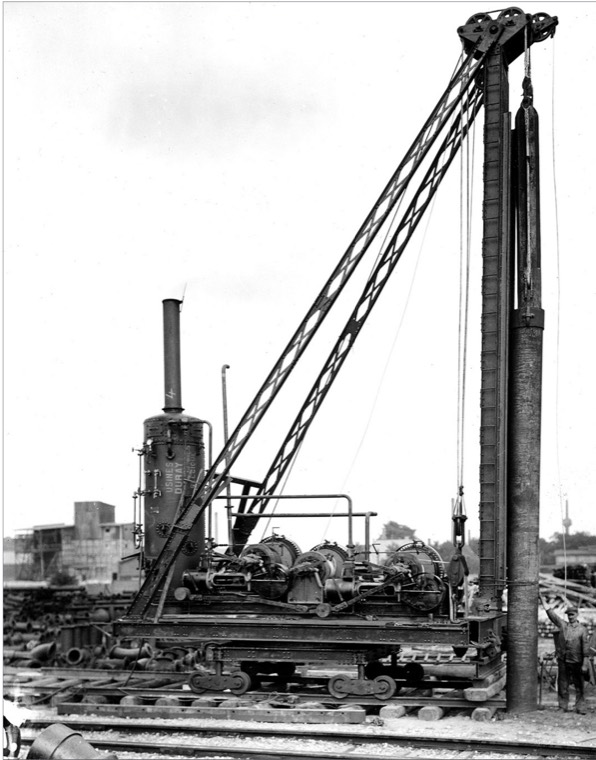

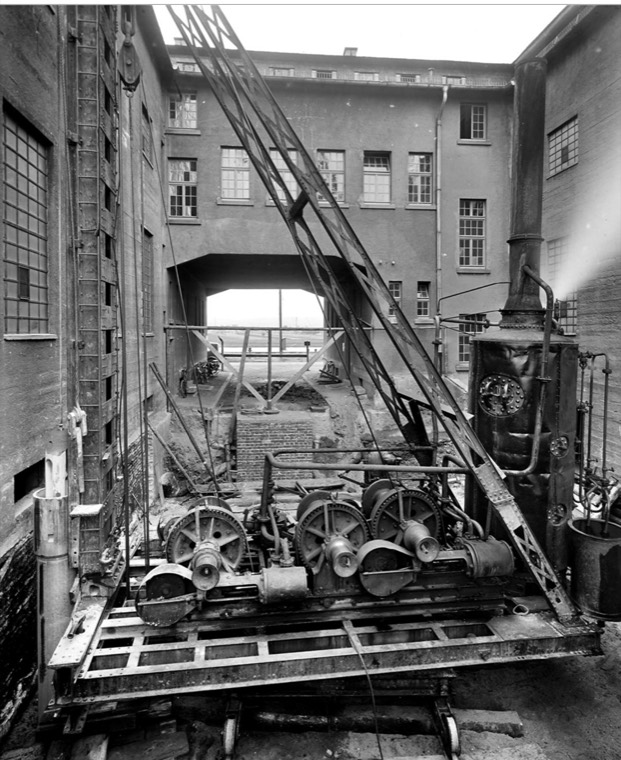

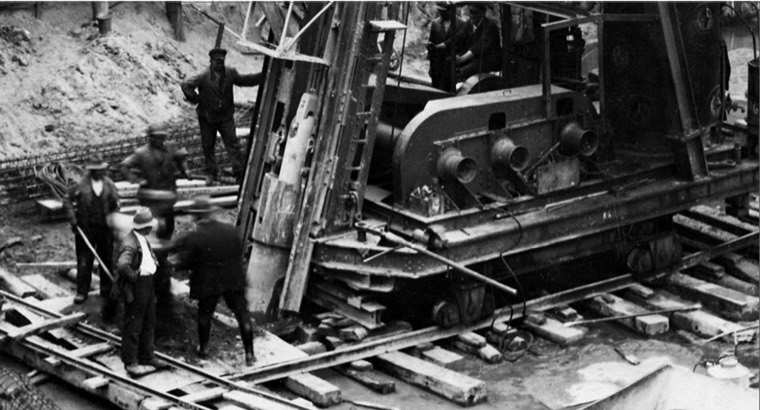

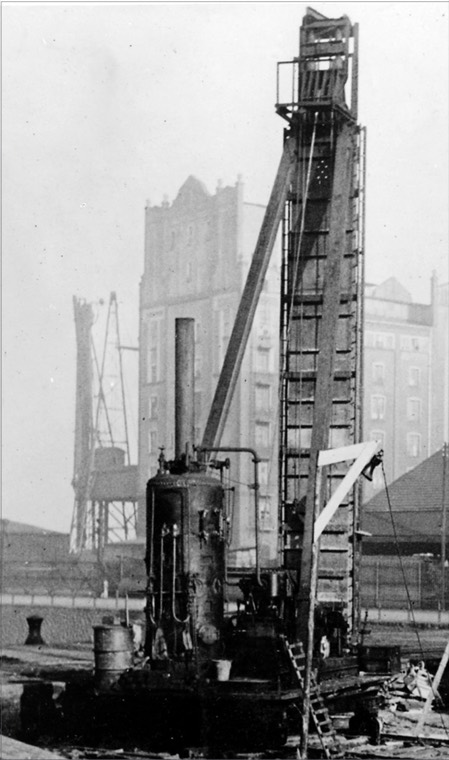

Фотоархив FRANKI · 1909–1970-е прокрутите →
нач. XX в.
нач. XX в.
1926
1920-е
1920-е
1930-е
1930-е
1930-е
1933
1933
↓ 15.0 М Технология изготовления
Как делается свая FRANKI
Свая формируется прямо в грунте: обсадная труба с бетонной пробкой забивается до несущего слоя, затем формируется уширенная пята и бетонируется ствол.
-
1
Установка трубы
Обсадная труба с бетонной пробкой, трамбовка пробки.
-
2
Забивка до несущего слоя
Внутренняя трамбовка; пробка даёт водонепроницаемое закрытие, грунт вытесняется.
-
3
Уширенная пята
Труба приподнимается, бетон утрамбовывается в уширенную пяту.
-
4
Арматура и ствол
Установка арматурного каркаса и бетонирование ствола с извлечением трубы.
-
5
Свая готова
Срезка головы и выпуски арматуры. После твердения свая воспринимает нагрузку.
Несущая способность по диаметру обсадной трубы
Сжатие
| Ø трубы | По работе забивки | По расчёту пяты |
|---|---|---|
| 420 мм | 1 350 кН | 1 800 кН |
| 510 мм | 1 600 кН | 2 200 кН |
| 560 мм | 2 000 кН | 2 800 кН |
| 610 мм | 2 400 кН | 3 500 кН |
Растяжение / выдёргивание
| Ø трубы | По работе забивки | По расчёту пяты |
|---|---|---|
| 420 мм | 400 кН | 800 кН |
| 510 мм | 500 кН | 1 100 кН |
| 560 мм | 630 кН | 1 250 кН |
| 610 мм | 710 кН | 1 400 кН |
Внешняя несущая способность в несвязных грунтах. Несущую способность подтверждают испытания статической нагрузкой; она корректируется прямо в процессе изготовления — удлинением сваи, пяты или предуплотнением гравием.
0
кН
достигнутая несущая способность сваи Ø 500 мм в испытаниях статической нагрузкой
↓ 18.0 М Области применения
Где работает технология
- 01 Мосты и дороги
- 02 Энергетические объекты
- 03 Логистические центры
- 04 Промышленные объекты
- 05 Порты и гидротехнические сооружения
- 06 Жилые и общественные здания
↓ 24.0 М Преимущества технологии FRANKI
Почему свая FRANKI держит нагрузку
Минимальная осадка
Уплотнение грунта снижает деформации основания и повышает устойчивость конструкции.
Экономия материалов
Оптимизация объёма бетона и размеров ростверка снижает общий расход материалов.
Работа в сложных грунтах
Технология эффективна в слабых, водонасыщенных и неоднородных грунтах.
Снижение вибраций
Минимальное воздействие на окружающую застройку и существующие конструкции.
Долговечность конструкции
Высокий срок службы и надёжность фундаментной системы на десятилетия эксплуатации.
Только у FRANKI
Управление прямо в процессе изготовления
Параметры сваи адаптируются под фактический грунт прямо на площадке — без переделки проекта.
- 01 Удлинение сваи
- 02 Удлинение пяты
- 03 Предуплотнение гравием
↓ 27.0 М Сравнение стоимости
Дешевле за тонну несущей способности
Сравнение трёх типов свай по стоимости 1 МН несущей способности в одинаковых грунтовых условиях. Чем короче полоса — тем выгоднее.
Песок средней плотности примерно с 7 м ниже поверхности (Id ≈ 0,6).
Буронабивная сваяØ 1,2 м · 12 м · 2,0 МН · 3 600 €
1 800 €/МН
Забивная свая35×35 см · 12 м · 0,7 МН · 660 €
950 €/МН
Свая FRANKIØ 56 см + пята · 10 м · 2,0 МН · 1 300 €
650 €/МН
Плотный песок примерно с 7 м ниже поверхности (Id ≈ 0,75).
Буронабивная сваяØ 1,2 м · 15 м · 4,0 МН · 4 500 €
1 125 €/МН
Забивная свая35×35 см · 12 м · 1,2 МН · 700 €
580 €/МН
Свая FRANKIØ 56 см + пята · 10 м · 3,0 МН · 1 500 €
500 €/МН
Полутвёрдый суглинок примерно с 15 м; верхние слои не несущие.
Буронабивная сваяØ 1,2 м · 20 м · 1,5 МН · 6 000 €
4 000 €/МН
Забивная свая35×35 см · 20 м · 0,5 МН · 1 200 €
2 400 €/МН
Свая FRANKIØ 56 см + пята · 18 м · 2,0 МН · 3 000 €
1 500 €/МН
Стоимости ориентировочные, без устройства строительной площадки, срезки голов свай, испытаний нагрузкой и проектирования.
↓ 30.0 М Реализованные проекты
От мостов до портов и терминалов

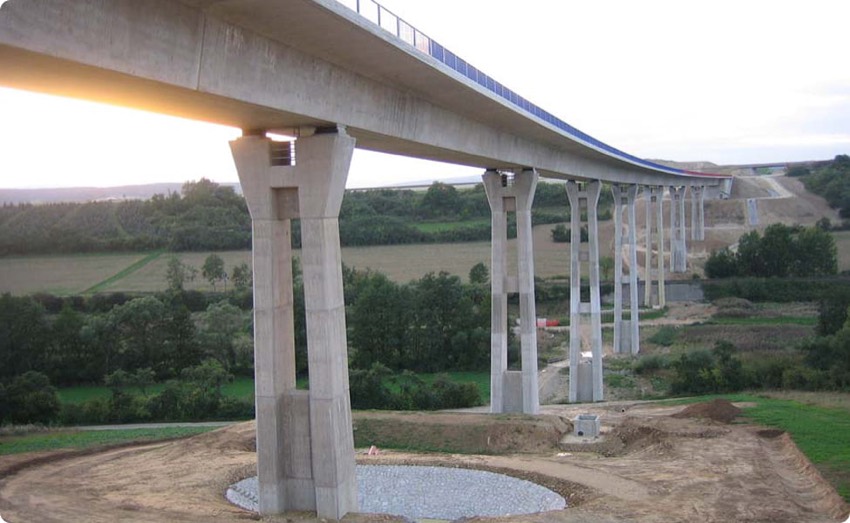

Виадук на высоких опорах
Мостовой переход автомагистрали

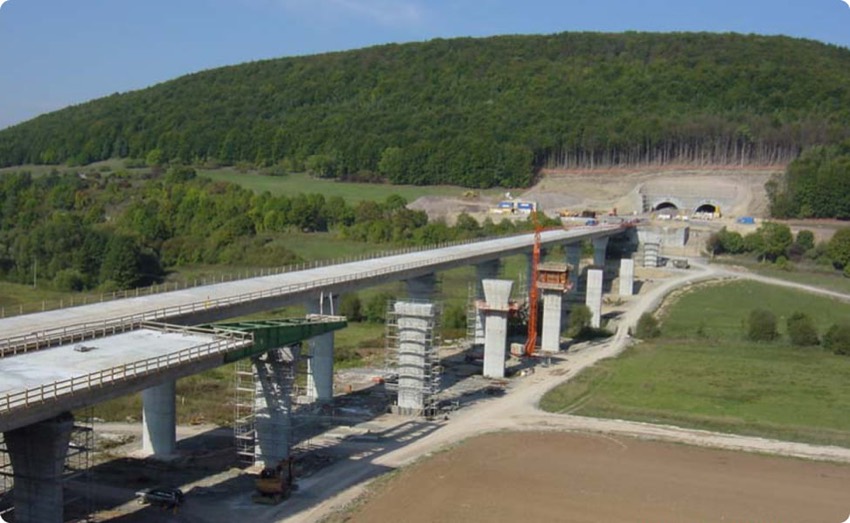

Мост автомагистрали A71
Путепровод у тоннельного участка

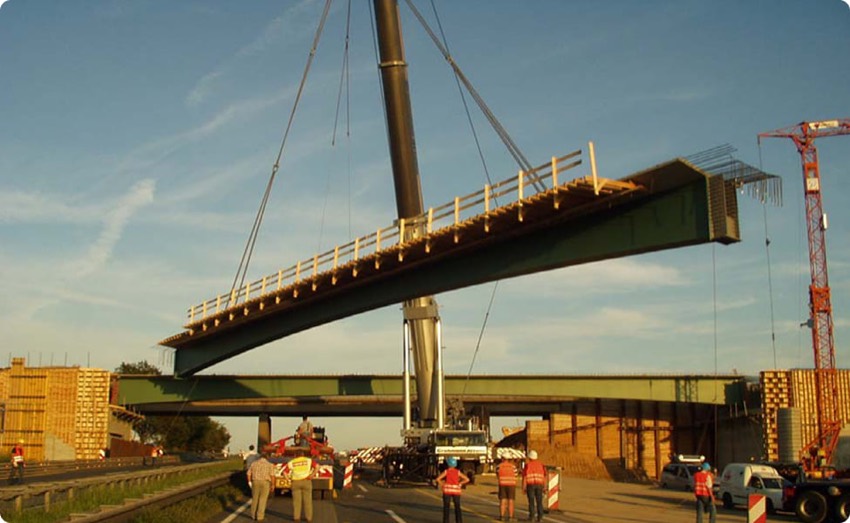

Монтаж пролётного строения
Надвижка над действующей трассой

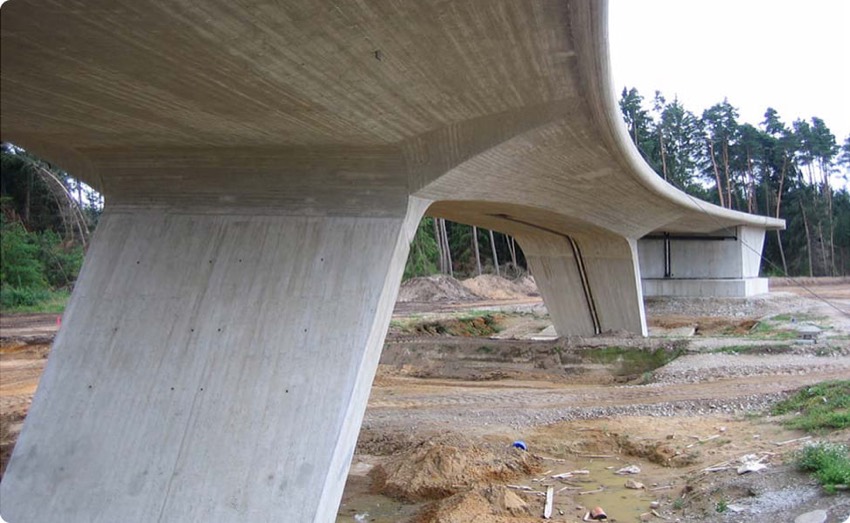

Криволинейный виадук
Крупнопролётное мостовое сооружение

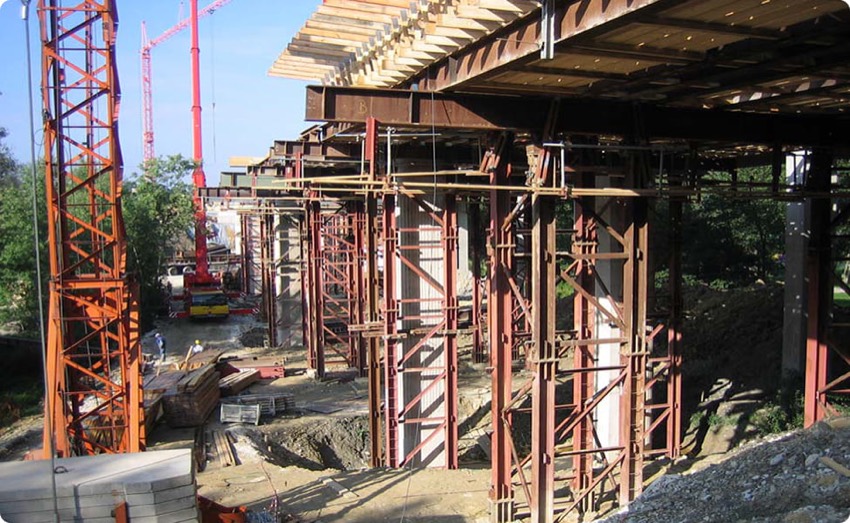

Возведение на подмостях
Монтаж пролётного строения

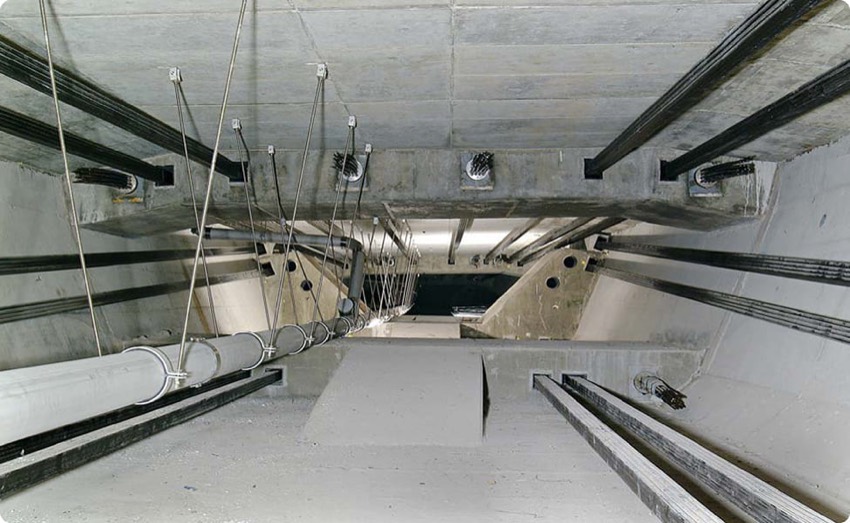

Коробчатое пролётное строение
Преднапряжение, дорожный мост

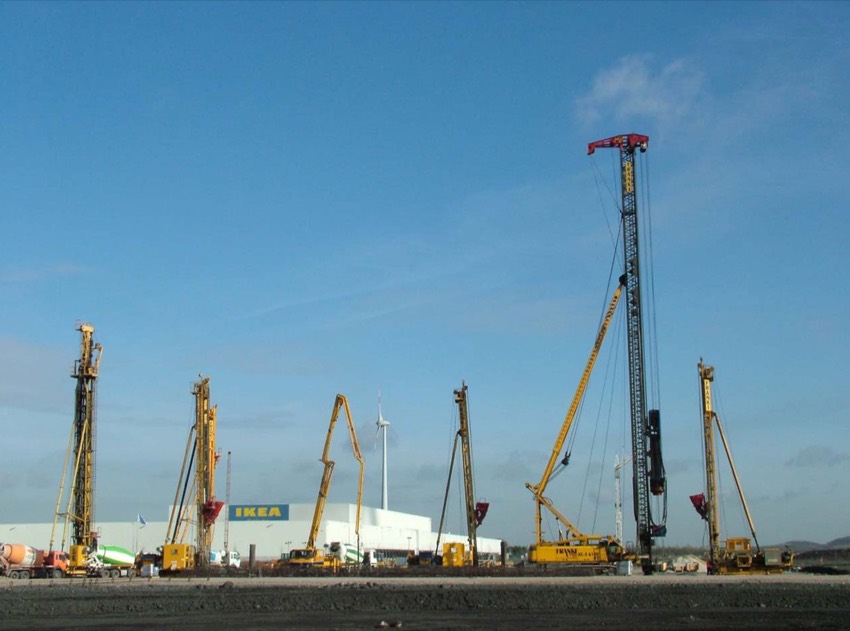

IKEA Дортмунд
Основание торгово-логистического комплекса на сваях FRANKI

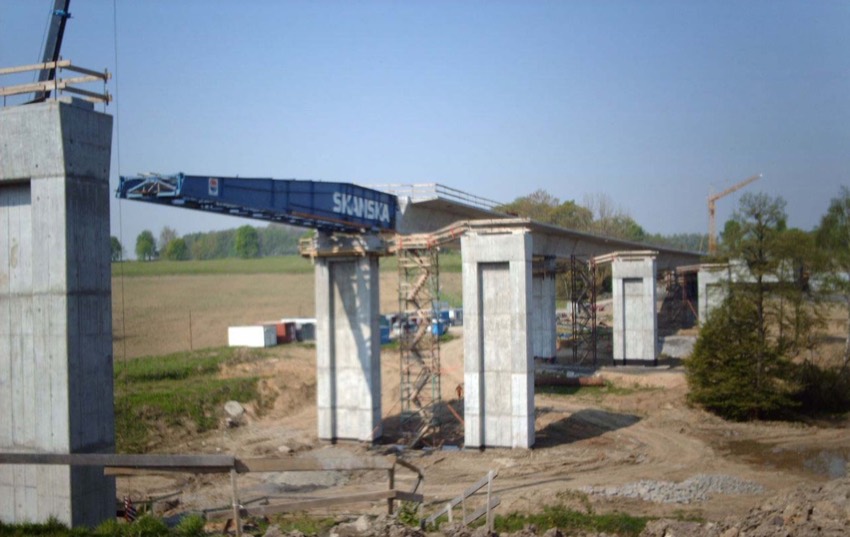

Скоростная дорога S1, мост MA2
Мостовое основание на сваях FRANKI

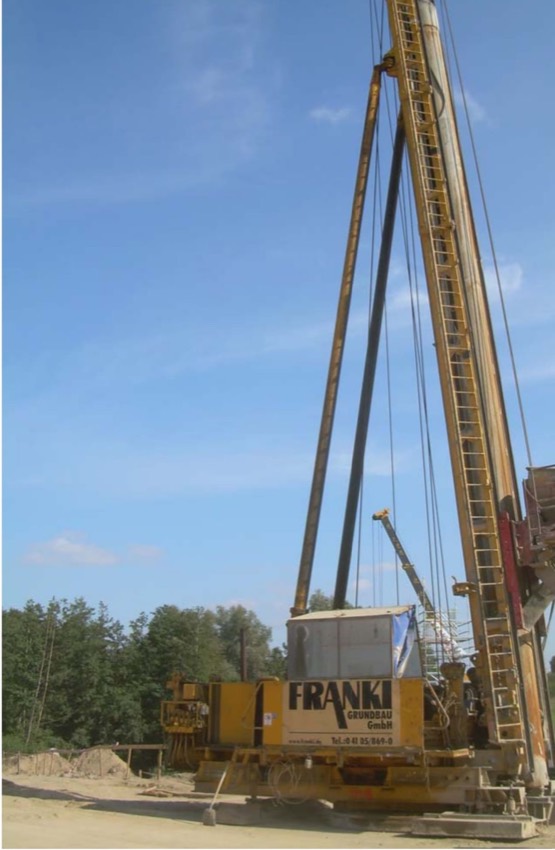

Автомагистраль A1
Свайные работы на строительстве автобана

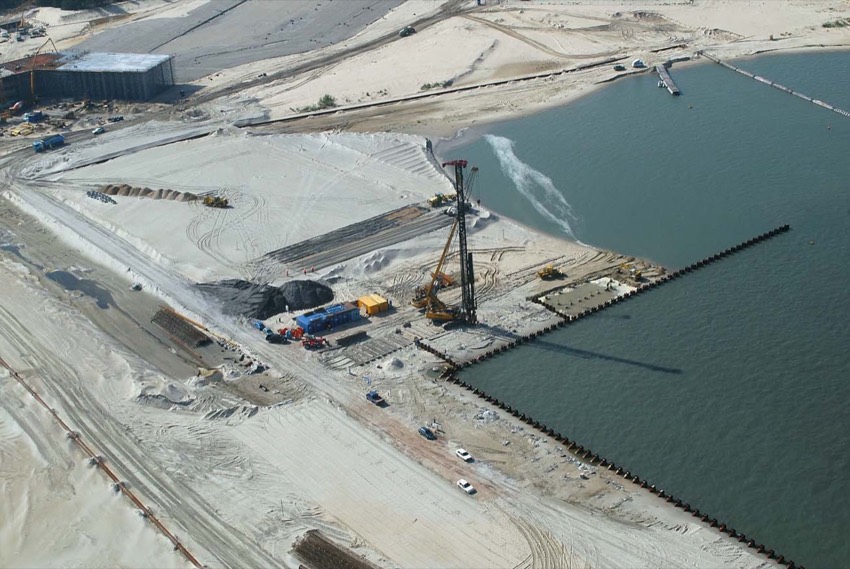

Контейнерный терминал
Портовое основание, установка KC

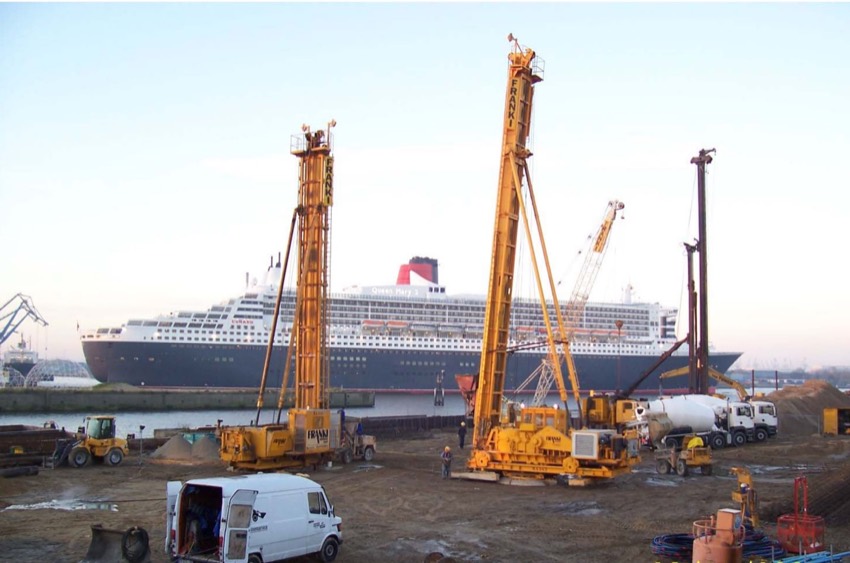

Порт Гамбурга
Гидротехнические свайные работы
↓ 36.0 М О компании
Miles Foundation Engineering
Международная инженерно-строительная компания, специализирующаяся на устройстве глубоких фундаментов, свайных систем и реализации сложных геотехнических решений. Официальный представитель технологии FRANKI в Узбекистане.
